产品技术白皮书

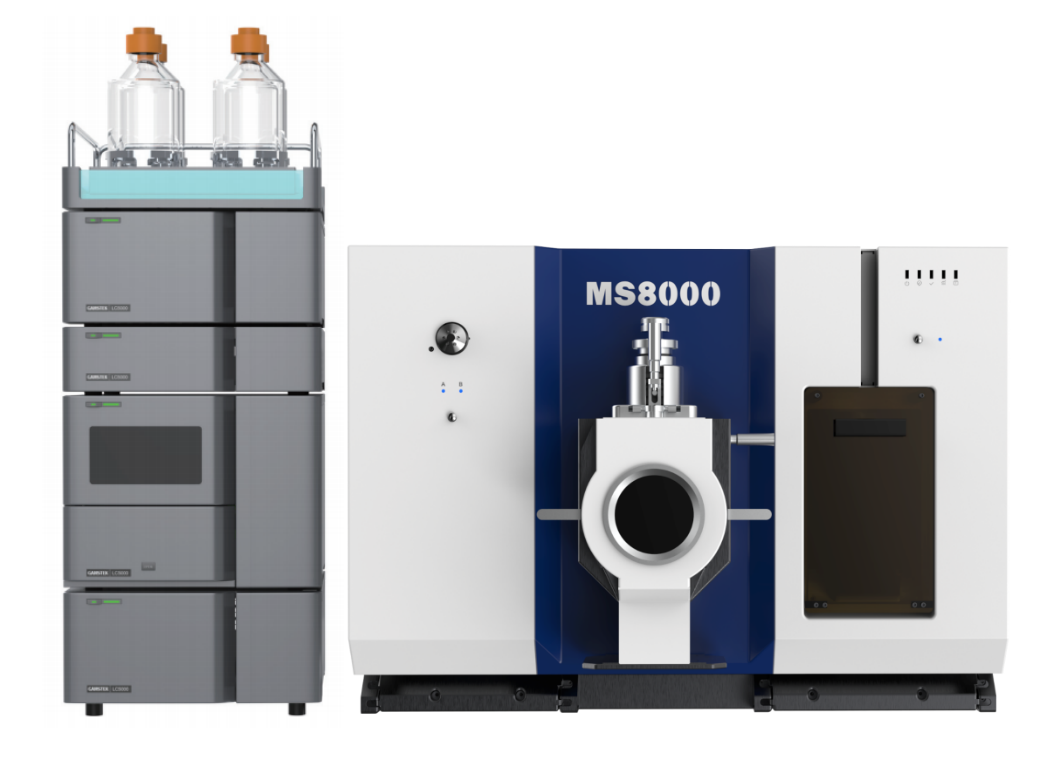

一、产品名称：超高效液相色谱-三重四极杆质谱联用仪

二、产品型号：MS8000

三、制造商：合肥引力波智谱科技有限公司

四、产品简介

合肥引力波智谱科技有限公司MS8000型超高效液相色谱-三重四极杆质谱联用仪是一种高性能的分析仪器，该仪器结合了超高效液相色谱（UPLC）的高分离能力和三重四极杆质谱（MS/MS）的高灵敏度与选择性，能够实现对复杂样品中的微量成分精确分离和定量分析。其工作原理是通过液相色谱将样品中的不同成分进行分离，然后利用三重四极杆质谱对分离出的成分进行质谱分析，从而得到各成分的质谱图和定量信息，具有高灵敏度、高分辨率、宽线性动态范围等技术优势，广泛应用于食品、农产品、保健食品及饲料中农药残留、兽药残留、真菌毒素、新污染物以及非法添加物等多个领域的定性与定量分析‌。

五、核心技术参数

1、超高效液相色谱：

1.1数控直线驱动色谱双泵；泵头数：≥4。

1.2 具有在线脱气机。

1.3流量范围：涵盖0.01-5.000mL/min，步进增量≤0.001mL/min,流速准确度：≤1%；流速精密度RSD：<0.05%。

1.4 最大操作压力：105Mpa,压力波动：≤±0.2Mpa。

1.5 梯度延迟体积：≤100µL；系统扩散体积：≤9μL,流速精密度：< 0.05%RSD；梯度组成比例精密度：<0.15%。

1.6 进样体积：涵盖0.1~20µL，增量≤0.01µL；

1.7 泵清洗：带柱塞杆及密封圈自动清洗系统，同时能够监测泵头微漏。

1.8 样品盘容量：进样位≥100位（放置2mL/1.5mL样品瓶），并具有≥200位的拓展性。进样线性度：>0.999；自动进样循环时间：<30秒。

1.9 样品室温度范围：涵盖4~40℃，步进量≤1℃。

1.10 柱温箱温度范围：涵盖室温以上15~85 ℃，步进量≤1℃。温度精确度：≤±0.5℃；温控稳定性：≤±0.05℃。

1.11 柱容量：可同时放置不少于2根≥25cm色谱柱或不少于4根≥10cm色谱柱。

2、质谱系统：

2.1质量数范围m/z：涵盖5-2000 amu，准确度：≤0.1 amu。

2.2离子源配有电喷雾离子源(ESI)和大气压化学电离源(APCI源)，更换离子源不需要卸真空，且为无连接线接触，自动识别，具备原位电离源的拓展性。

2.3 配备全自动注射泵，可实现质谱直接进样，自动调谐和校正，可通过软件或通过操作面板自动设置。

2.4 喷雾针与离子进样口为90度角正交垂直设计。

2.5 质谱扫描速度: ≥20000 amu/s。

2.6 正负离子切换速度：≤10ms。

2.7 线性范围：≥1×10⁶。

2.8 数据采集/扫描方式：具有全扫描、选择离子扫描、子离子扫描、母离子扫描、中性丢失扫描、多反应监测扫描。

2.9 多重反应监测通道速度：≥500 MRM/s，多重反应监测通道间交叉污染小于0.01%。

2.10 灵敏度：ESI+：实际柱上进样1pg利血平，流速0.8mL/min，m/z 609.3>195.1，信噪比＞1,500,000:1，基线噪声采集区间≥0.3min。

2.11 灵敏度：ESI-：实际柱上进样1pg氯霉素，流速0.8mL/min，m/z 321.0>152.0，信噪比＞1,500,000:1，基线噪声采集区间≥0.3min。

2.12 重现性实验：ESI+：1pg利血平分别连续进样≥6次，峰面积RSD≤5%；ESI-：1pg氯霉素分别连续进样≥6次，峰面积RSD≤5%。

2.13 ESI+仪器检出限 (IDL)：实际柱上量5fg的利血平，重复进样6次IDL<1.4fg；ESI-仪器检出限 (IDL)：实际柱上量5fg的氯霉素，重复进样6次IDL<1.4fg。

2.14 APCI：1pg利血平柱上进样，m/z 609>195信噪比≥100,000：1，连续6针RSD≤5%，基线噪声采集区间≥0.3min。

2.15 植物源性农药残留：（1）以茶叶为基质，配置GB 23200.121标准中331种农药及其代谢物的基质匹配标准溶液（浓度≤0.05mg/L），按照GB 23200.121进行检测，连续进样≥6次，RSD＜10%，信噪比≥10。（2）按照GB 23200.121，配置茶叶基质匹配标准曲线，不少于5个浓度点，最低点与最高点浓度相差20倍或以上，线性R²＞0.99。

2.16 按GB 31656.14-2022进行检测，在鳗鱼基质中添加雌二醇标准品，浓度达到2μg/kg，进行样品制备后分析，在流动相不添加氟化铵的条件下，连续进样6针，RSD≤10%，信噪比≥300。

2.17 一针进样同时分析多组分化合物，可以针对不同化合物优化和设置不同的电压，达到最好的灵敏度，设备可自动执行休眠模式，自动关闭雾化气及碰撞气等气体。

2.18 根据用户需要开放仪器数据接口，实现实验室LIMS系统与仪器双向联接。

2.19 质谱软件：仪器参数的检测及校正功能；系统参数的检测及其预警；检查液相色谱/质谱系统性能，确保分析结果准确等，且具备自动多重反应监测参数生成优化功能，不需要手动逐条输入多重反应监测参数。可以不需要注射泵，直接液相联机柱上进样即可。

六、配置（4种配置可选）

[配置1]

三重四极杆串联质谱仪主机1台；

ESI源和APCI源；

二元高压液相色谱仪一台（包含在线脱气机），含标准配置自动进样器、柱温箱、分析泵系统；

激光打印机一台，含双面打印和复印扫描功能；

氮气发生器1套（产气量≥25L/min，纯度≥99.5%，配对应钢瓶)；

不间断电源1套、可在停电状态下维持仪器正常工作6KVA 2小时以上；

6KVA隔离变压器1台；

质谱安装包一个；

液相分析柱2根；

进样瓶200个（含进样瓶、盖子和瓶垫）；

机械泵油10L；

配套电脑1套，配套电脑的产品技术指标满足财库《台式计算机（或工作站）政府采购需求标准（2023年版）》中的星标项“*”指标。

[配置2]

三重四极杆串联质谱仪主机1台；

ESI源和APCI源；

二元高压液相色谱仪一台（包含在线脱气机），含≥200位自动进样器、柱温箱、分析泵系统；

激光打印机一台，含双面打印和复印扫描功能；

氮气发生器1套（产气量≥25L/min，纯度≥99.5%，配对应钢瓶)；

不间断电源1套、可在停电状态下维持仪器正常工作6KVA 2小时以上；

6KVA隔离变压器1台；

质谱安装包一个；

液相分析柱4根；

进样瓶500个（含进样瓶、盖子和瓶垫）；

机械泵油10L；

柱温箱内置2柱选择阀1套；

液相色谱溶剂（废液瓶）监测系统1套；

配套电脑1套。配套使用电脑的产品技术指标满足财库《台式计算机（或工作站）政府采购需求标准（2023年版）》中的星标项“*”指标。

[配置3] ：

三重四极杆质谱主机 1台；

液相色谱二元高压泵 1套；

液相色谱在线脱气机 1套；

低延迟体积超高效混合器 1套；

耐高压流路切换阀 1个；

液相色谱自动进样器降温型 1套（标配进样盘）；

液相色谱柱温箱 1套；

色谱柱高压切换阀1套（可以自动切换至少六根色谱柱）；

激光打印机1台；

质谱控制软件 一套；

原厂质谱中文工作站软件 1套；

中文串联质谱农残兽残数据库(包含中国农业部注册登记的500种农药以上)1套；

两年消耗品包 1套；

C18色谱柱(2.0 mm I.D. ×50 mm, 小于2.2 um) 2根；

氮气发生器1台 （产气量≥25L/min，纯度≥99.5%，配对应钢瓶）；

不间断电源1套，可在停电状态下维持仪器正常工作6KVA 2小时以上；

6KVA单项隔离变压器1台；

大气压化学电离源（APCI）1套；

配套电脑1套，配套使用电脑的产品技术指标满足财库《台式计算机（或工作站）政府采购需求标准（2023年版）》中的星标项“*”指标。

[配置4] ：

三重四极杆质谱主机 1台；

液相色谱二元高压泵 1套；

液相色谱在线脱气机 1套，低延迟体积超高效混合器 1套；

耐高压流路切换阀 1个；

液相色谱自动进样器降温型 1套（400位进样盘）；

液相色谱柱温箱 1套；

激光打印机1台；

质谱控制软件 一套；

原厂质谱中文工作站软件 1套；

中文串联质谱农残兽残数据库(包含中国农业部注册登记的500种农药以上)1套；

两年消耗品包 2套；

C18色谱柱(2.0 mm I.D. ×50 mm, 小于2.2 um) 4根；

氮气发生器1台 （产气量≥25L/min，纯度≥99.5%，配对应钢瓶）；

不间断电源1套，可在停电状态下维持仪器正常工作6KVA 2小时以上；

6KVA单项隔离变压器1台；

大气压化学电离源（APCI）1套。

配套电脑1套。
